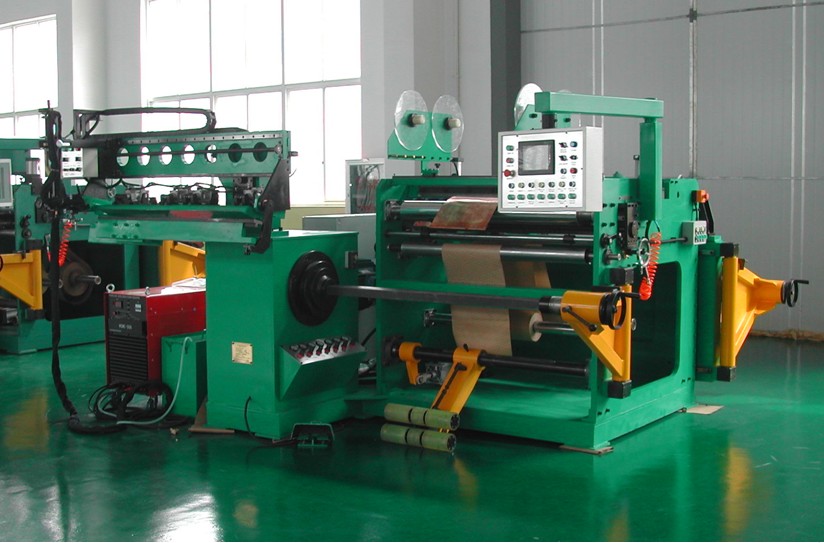

BRJ箔式绕线机
序号 项 目 规 范 参 数
BRJ-Ⅰ/1400型 BRJ-Ⅱ/1100型 BRJ-Ⅲ/800型
1 线圈加工范围
1.1 轴向长度 500--1400 mm 250--1100 mm 180--700 mm
1.2 轴向长度(含引线 650--1550 mm 400--1250 mm 330--850 mm
1.3 外径 ( 不含排 ) φ700 φ700 φ700
1.4 外径 ( Max ) φ800 φ800 φ800
1.5 内径 ( Min ) φ130 φ100 φ85
1.6 线圈形式 圆形、矩形 圆形、矩形 圆形、矩形
2 线圈材料
2.1 材质 铜箔、铝箔 铜箔、铝箔 铜箔、铝箔
2.2 宽度 450--1250 mm 200--1050 mm 180--750 mm
2.3 厚度 铜箔:0.5--2 mm 铝箔:0.5--3 mm 铜箔:0.3--2 mm 铝箔:0.5--3 mm 铜箔:0.3--2 mm 铝箔:0.5--3 mm
2.4 卷料内径 φ400/φ500 φ400/φ500 φ400/φ500
2.5 卷料外径( Max ) φ1000 φ900 φ900
3 开卷机
3.1 承料筒有效长度 1350 mm 1150 mm 750 mm
3.2 承料筒胀缩范围 (配置二级衬块) φ385—φ520
(或二级形式) φ385—φ520
(或二级形式) φ385—φ520
(或二级形式)
3.3 承料筒承载 2000 KG 2000 KG 1000 KG
3.4 胀紧力 ( 独立二档) Ⅰ:0-15000N Ⅰ+Ⅱ:0-30000N Ⅰ:0-10000N Ⅰ+Ⅱ:0-20000N 0-10000N (1档 )
3.5 胀紧工作压力 0---0.6 Mpa 0---0.6 Mpa 0---0.6 Mpa
3.6 对中方式 主动式 主动式 主动式
4 卷绕机
4.1 卷绕速度 设置:快、慢档
0---20n/min 设置:快、慢档 0---25 n/min 设置:快、慢档 0---30 n/min
4.2 工作力矩( Max ) ≥ 10000N-M ≥ 7000N-M ≥ 4000N-M
4.3 卷绕功率 15 KW 11 KW 11 KW
4.4 调速方式 变频无级调速 变频无级调速 变频无级调速
4.5 卷绕轴 70×70×1850 mm 70×70×1550 mm 70×70×1100 mm
5 焊接装置
5.1 焊接方式 TIG TIG TIG
5.2 焊接速度 自动 调速0-1m / min 自动 调速0-1m / mi 自动 调速0-1m / min
6 剪切装置
6.1 剪切形式 丝杆圆盘刀 丝杆圆盘刀 丝杆圆盘刀
6.2 剪切速度 1.5 m / min 1.5 m / min 1.5 m / min
6.3 剪切长度 1350 mm 1100 mm 700 mm
7.1 层绝缘安装轴 二套 二套 二套
7.2 层绝缘卷外径 ≤φ400 mm ≤φ400 mm ≤φ400 mm
7.3 层绝缘卷内径 φ76 mm φ76 mm φ76 mm
7.4 层绝缘卷宽度 500--1400 mm 200--1100 mm 180--700 mm
7.5 安装州胀紧方式 气胀式 气胀式 气胀式
7.6 开卷胀力 气动、无级可调 气动、无级可调 气动、无级可调
8 端绝缘开卷装置
8.1 数量 4套 4套 4套
8.2 端绝缘卷外径 ≤φ350 mm ≤φ350 mm ≤φ350 mm
8.3 端绝缘卷内径 φ56 mm φ56 mm φ56 mm
8.4 端绝缘卷宽度 15--200 mm 15--120 mm 15--70 mm
9.1 纠偏方式 伺服系统 伺服系统 伺服系统
9.2 纠偏精度 ±0 .5 mm ±0 .5 mm ±0 .5 mm
10 电控系统 PLC 自控方式 PLC 自控方式 PLC 自控方式
10.1 计数位数 四位(0--999.9) 四位(0--999.9) 四位(0--999.9)
10.2 计数精度 0.1 匝 0.1 匝 0.1 匝
11.1 层绝缘切割装置 配置 配置 配置
11.2 箔料边缘去毛装 配置 配置 配置
11.3 箔料清洁装置 配置 配置 配置
11.5 焊机 配置 配置 配置
