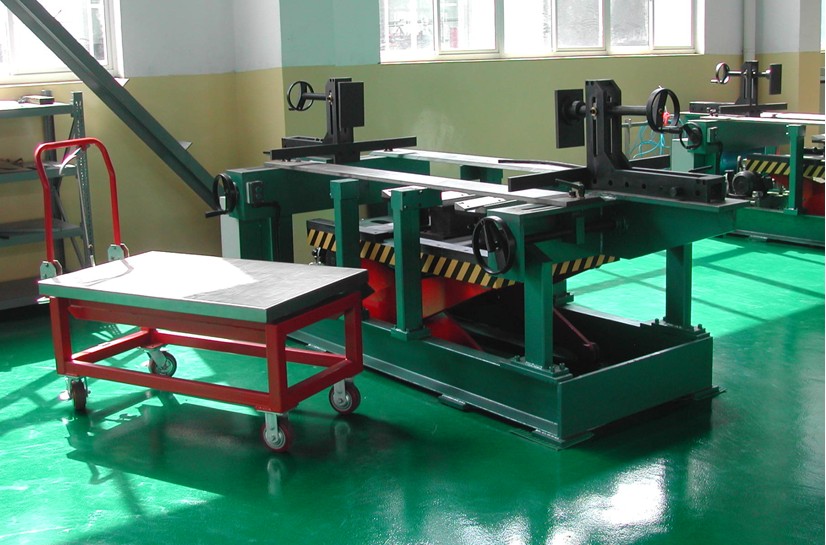

QSZ器身装配台
1. 功能概述:
本机为非晶合金铁芯变压器(简称非晶变)器身装配的专用设备,可以满足各规格的油浸和干式非晶变装配使用。它改变了传统的配变制造器身套装工艺,而将绕组预先放置在装配台的升降平台上,绕组的轴线呈水平状,各单框铁芯横向穿入绕组内孔。并在装配台上完成铁芯合拢、包扎封闭、器身绝缘装配、夹件紧固等工序。过程中,本装配台可以方便地调节位置高度,以满足不同工步的装配要求。
本机主要的运动机构采用液压糸统,具有升降平稳,调节简便,动力充裕等特点。
参考所附的装配台原理图;
2.主要性能规范:
型号
|
适应装配器身规格(mm)
|
承重
|
升降速度
|
整机重量
|
适用非晶变
|
L长度
|
B宽度
|
H高度
|
QSZ-3型
|
700-1600
|
360-700
|
400-900
|
3T
|
40mm/s
|
1.5T
|
1600kvA及以下油变
|
QSZ-8型
|
800-2250
|
500-1200
|
400-1300
|
8T
|
40mm/s
|
3T
|
2200kvA及以下干变
|
2.主要性能规范:
4. 主要结构:
* 本装配台的升降机构采用液压系统包括;油泵、电机、各类阀件;等,均采用台湾原件,以组合模块方式,保证了系统的高可靠性、低噪音,无泄漏。额定系统工作压力10 Mpa。均采用高压软管联结方式,安全简便。
* 设置大尺寸升降平台,(1350×850 mm),以满足各承托机构、
滑台装置等运动所需空间。同时,留有足够的裕度,便于进行支撑操作作业。
* 左、右滑动承料台的移动机构,采用直线导轨传动方式,承重
能力强、操作轻便、定位准确。承料台可作升降微调,调节范围100毫米,可以满足使用要求。微调机构设置了平面轴承,减轻重载时调节的操作强度。
* 前、后二处固定平台分别设置丝杠副传动机构,通过摇动手轮操
作固定平台进、退。平台进入工作位置后,扳动手柄可以锁定平台。
* 装配台上部左、右均设置了帮助定位的压靠机构,用于压靠器
身长度方向两侧的绕组、铁芯,同时具有安全保险作用。采用丝杠副传动结构,单个压靠机构的有效行程为500毫米。
* 电器件均采用法国“斯耐德”公司产品,可靠性高。
* 随机附液压升降平车一辆
