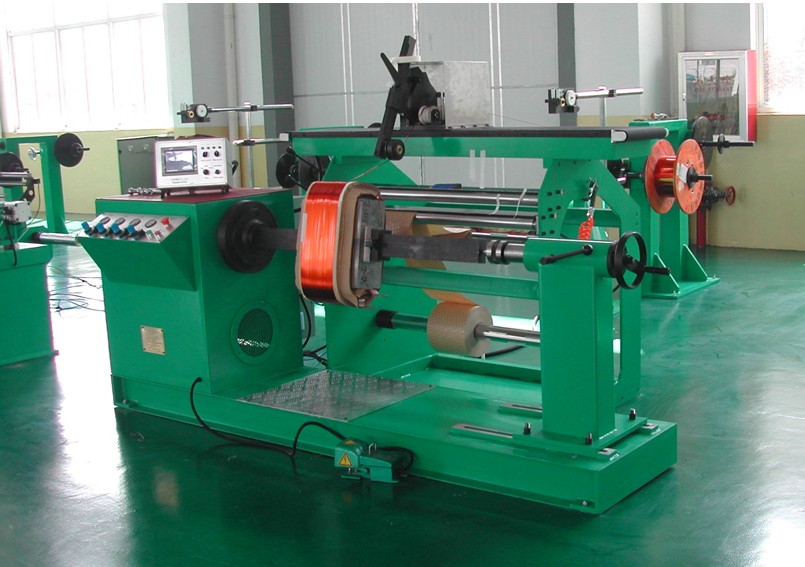

GZR-3A绕线机

用途：GZR-3A型自动绕线机适用于各类中小型配电变压器的线圈绕制，由卷绕主机、自动排线装置、层绝缘供给装置、二头涨力可调放线加及小径元线放线装置、气动系统、PLC控制及伺服系统等组成。具有自动化程度高、功能齐全、动力强劲等优点。为线圈绕制的轴向紧密度和幅向紧实度提供了保证。特别适应绕制矩形线圈。

1：性能规范：（可按用户要求定制）

 1.1  中心高        850mm         1.2  绕线轴中心距    800-1200mm

 1.3  工作力距     max1200N/M     1.4  工作转速    0—150r/min

 1.5  调速方式     变频调速

 1.6  适用工作范围   外径(o.d.)≤600mm    内径 (i.d.)≥80mm

                      轴向高H≤1000mm     重量≤500kg

 1.7  整机功率                  约5kw

 1.8  计数器最大设定圈数        9999.9

 1.9  导线规格                  0.4mm—12mm

     可适用园线或扁线，漆包及纸包线 .

 1.10 自动排线功能        调节线径最小间距0.01mm

 1.11 计数方式         5位数显、可予置总圈数及总圈数内最多分二十段分予置、

                       可逆计数、停电保持功能

 1.12 电源                     380v/50HZ            （控制系统图片）

 1.13 颜色                     艳绿色

1.14整机重量约1600kg

1.15外型尺寸长约2800mm  宽850mm  高1100mm

 2.功能特点：

  2.1  本机采用硬面齿轮机械变速系统，效率高。

  2.2  电机具有制动功能，灵敏可靠。

  2.3 电气上采用变频调速，由变频器控制制动，故起动、制动斜率可予制，使之适用绕线的最佳状态。

  2.4变频调速范围广，调速准确、稳定。

  2.5  具有自动排线功能。                            （方型线圈图片）

  2.6  采用PLC控制及伺服糸统，滚珠丝杆传动及直线滚珠道轨达到排线精确。

  2.7  设置专用线路，使自动排线与绕线同步。

  2.8 排线装置上设有涨紧功能，涨力可调，以满足不问线规要求。

  2.9 绕线前可按不同线规,方便的设定自动排线节距。在绕线过程中，对可能出现的误差可手动加以微调，确保线圈紧密。

  2.10 配有层绝缘供给装置。

  2.11旋转式控制箱置于机箱上方，使用方便、显示明了。

  2.11 配备二头可调气阻滞放线架及小（可调气阻滞放线架图片）           装置、方轴各一件。
